水城之星变压房噪声与振动控制方案

一、变电房上住宅楼内的噪声
    成都金堂水城之星小区变电房共三台变压器，一套控制柜，基本上没减振，墙面和天花板也没做吸声处理。
    针对水城之星小区变电机组噪声振动产生原理和特点，我们成都鼎三丰环保工程有限公司工程师与业主方工程师对现场进行了实际勘察，在一楼变电机房里感觉噪声A声级并不是特别大，但地面发麻，基础振动明显，楼上由于固体结构传声引发的低频噪声很明显，一直影响到6楼，居民意见非常大。我们认为机组基础没有进行精确减震与机房内低频噪声共振是影响楼上业主家里声环境的主要因素，为此我们确定我们的施工方案与降噪目标。
勘察结果：
一．该机组在安装没做基础减振，没有精确计算振动频率和安装位置，机组的振动频率沿着楼板、墙壁向楼上传播，导致上面几层楼墙壁振动明显，房间内低频噪声嗡鸣声非常严重，人体感觉很难受， 三楼主卧室内A声级测量为49分贝，四楼主卧室内A声级测量为48分贝，六楼主卧室内A声级测量为45分贝，超标严重（二类标准为35分贝），

噪声成因分析
1. 变压房机组没有精确减振、减振频率没有经过精确计算，这些都是严重影响楼上房间声环境的主要因素。楼上室内四周墙壁和天花板散发出的低频嗡鸣声，80%都是由于地下室变压房机组的振动造成的低频结构传声。
2. 地下室变压房没有精确隔声、吸声是影响楼上房间声环境的主要因素。
为此我们确定了治理方案。
1）、在变压器机组、控制柜基础下、桥架支撑架、下面安装我公司自主研发生产的非线性复合减振台，确保减振率达到99%，传递比仅为1%
单层减振与双层精确减振的区别：：
1、减振效率方面的不同。目前市场上通常的单层减振系统的隔振效率一般只能达到80%左右，这对需要精确减振的场所是不够的，我们成都鼎三丰环保工程有限公司自己独立研发的复合阻尼弹簧减振器，隔振效率可以达到97%以上，反映在结构噪声传播方面比市场上通常的减振器好8~10分贝左右，如果采用双层复合精确减振，市场上通常的减振器只能达到88%左右，采用鼎三丰复合阻尼弹簧减振器隔振效率可以达到99%。

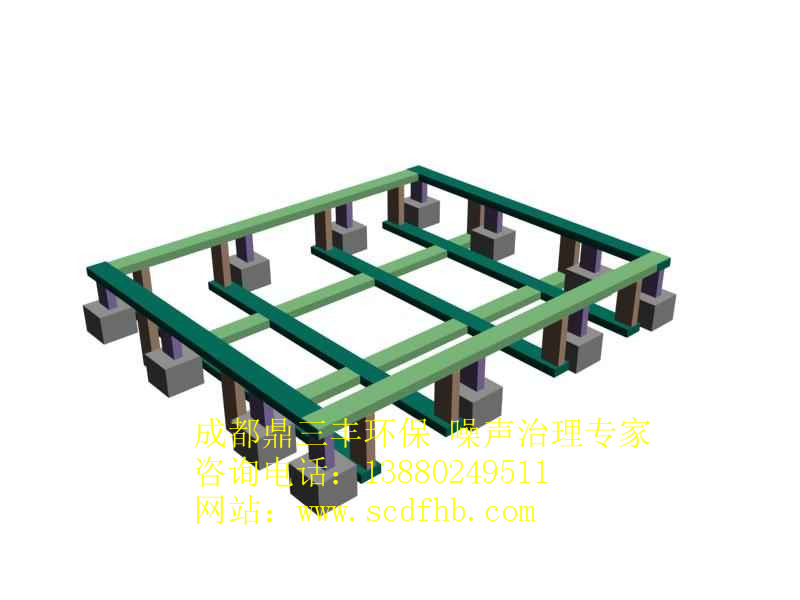

2、施工工艺的不同。单层减振通常只要选择好合适的减振器就可以，双层精确减振不仅需要双倍不同负载的减振器，还需要增加减振台座，同时避免上下层台座之间的耦合振动，双层减振不是简单的单层减振的倍增，除增加减振器数量外，还必须增加减振台座，同时避免两级减振之间的耦合共振。
3、我的减振台采用五毫米厚Q235钢板制作外壳，内部安装四层特殊形状的非线性弹簧，辅以3层密度，厚度不同的特种橡胶，对于振动波的横波，纵波进行有针对性的减振，具有使用寿命长，减振效果好的特点。（此减振产品属于我公司核心技术保密范围）

    由于配电房负责整个小区供电的特殊原因，我公司工程技术部连夜奋战，经过10天突击安装工作，实现初装完毕，又经过多次调试，最终使楼上2--6楼居民家中再也听不到低频翁鸣声，经过连续多只跟踪监测，均在27分贝左右，通过环保局验收，完全达到并优于国家标准。

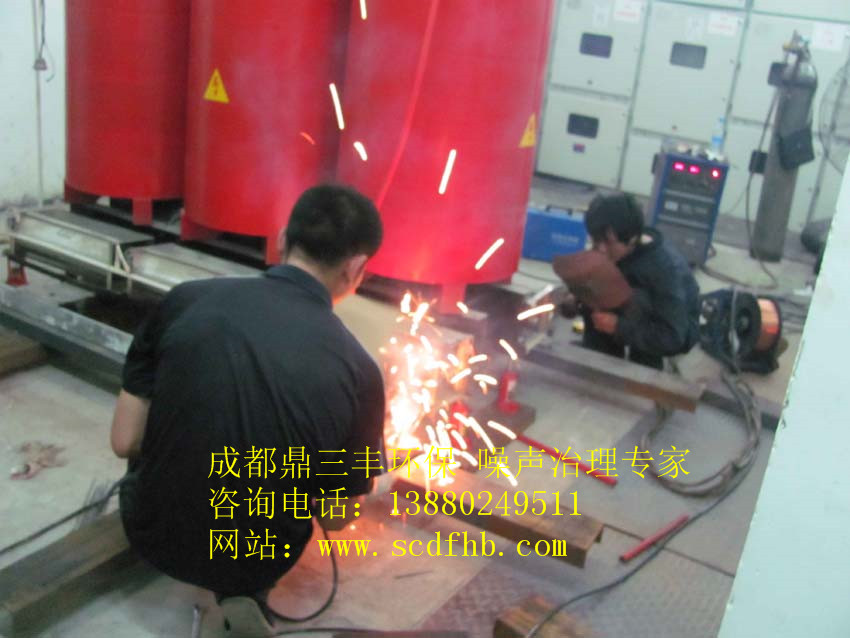

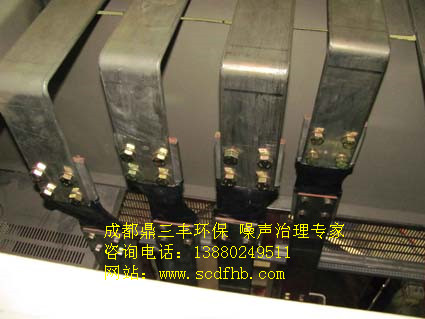

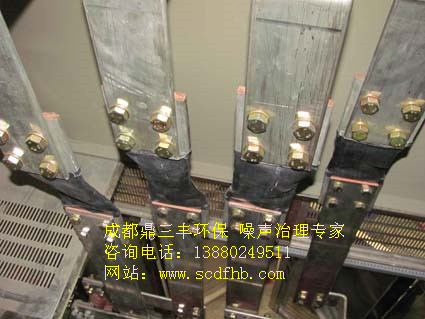

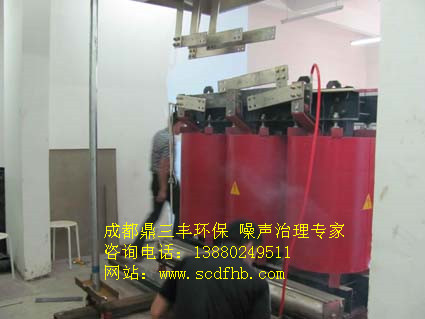

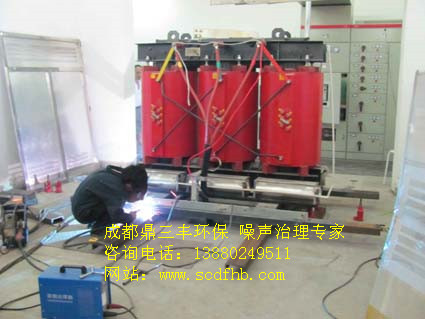

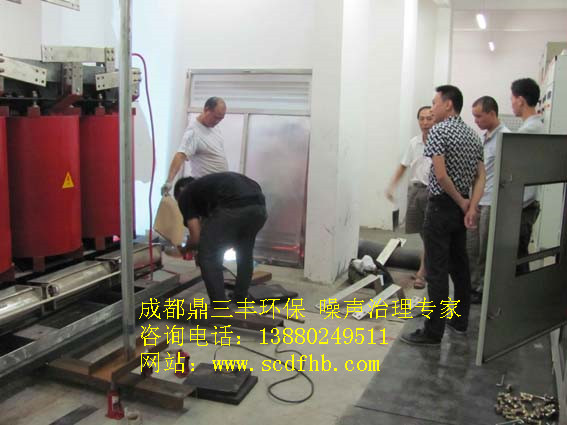

施工现场：
